設置例及び設置方法/CL10・BW10

---

本製品を使用した標準の取付けを説明します。各自の状況によりご理解のうえ設置下さい。

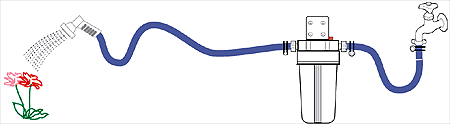

標準設置例は散水用水栓より内径16mmホースで接続する場合で取付は壁面取付を設定しました。

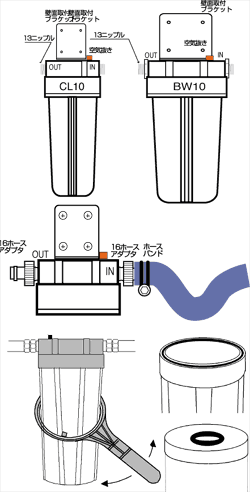

工程１　ハウジングの上部（フタ）のIN側・OUT側のニップルにホースアダプタを取付ける。
※ハウジングにはIN／OUTの口があり、水道水栓側とIN側、散水ホース側とOUT側を接続するようになっています。
※ホースアダプタにはパッキンが入っていますので落さないようにご注意下さい。

工程２　ブラケットとハウジング上部（フタ）をネジ(BW=8×30mm)(CL=6×30mm)で締め付けて下さい｡
※IN／OUTの位置確認し取付下さい。ブラケットの取付で左右が決定されます。

工程３　水道水栓との位置を確認しながらブラケットの位置決めし壁面にあわせてストレートアンカや木ネジで確実に本体を固定下さい
※ブラケットは下向けでつけることを推奨します.例のように上向きも可能ですが壁面の強度を十分確保下さい。CL10で30Kg BW10で50Kgの重さが保てる取付をして下さい。
※また、ハウジング本体を外して作業すると作業が楽に進みます。

工程４　内径15〜16mmホースを用意し接続か可能な長さに切断し、ハウジングのINのホースアダプタと水道水栓を接続しバンド締で固定する。
※ホースを接続する前にバンド締めをホースに通して置いた下さい。
※水道水栓へ直接ホースが接続出来ない場合は市販のアダプタを工夫して頂くか水道業者とご相談下さい。
※フレキパイプの場合はホースアダプタを外し13Aの接続が可能です。また、塩ビ配管の場合はニップルを取外し20Aバルブソケットを接続できます。

工程５　ハウジングのOUTと散水用のホースを接続しバンド締で固定する。
※ホースの取外しが可能なワンタッチ用ネジ付蛇口ニップルなどを取付けることも可能です。1/2呼（13）サイズのものをお選び下さい。


フィルタの装着　　　けが防止のため交換は作業用手袋を着用し作業を行って下さい。

装着１　ハウジング本体のOリングのワセリンの塗りと劣化等を確認ください。※Oリングはゴム製で使用状況で劣化し弾力が落ちます。劣化したOリングは交換下さい。2度目の交換以降はワセリンを平均に塗布下さい。ワセリンは薬局等で購入できます。

装着2　フィルタをハウジング本体に中心がずれないように真直ぐに入れ、そのまま両手で持ちながらハウジング上部（フタ）にゆっくりとねじ込みます。※特にBW10フィルタはパッキンが外れていないか確認しフィルタの位置を間違わないように注意下さい。また、フィルタには上、下の区別はありません。

装着3　締付けは専用のレンチで本体のOリングとフタが接続し堅く感じた位置から約6分の1〜4分の1回転締め込むようにして本体の密閉度を高めて下さい。※フタと本体はOリングにかかる圧力で密閉されます。レンチで締め込む場合は壁面とブラケットの取付を破損する場合がありますので片手でフタを保持しながら作業下さい。

装着4　水漏れが無いか確認しながらユックリと止水栓を開き、空気抜きのボタンを強く押し、各ハウジングに注水するのを確かめながら水が噴出すまで空気抜きを行って下さい。注水が完了したらハウジング等からの水漏がないかを再度確認下さい。
※ハウジング上下間から水が漏れる場合、専用レンチで本体締め直すか取り外してもう一度ど装着の手順に従って水漏が無くなるように確実に装着下さい。
