 LeafセントラルM102/マンション向けセントラルキット
標準取付説明書
|
|
|

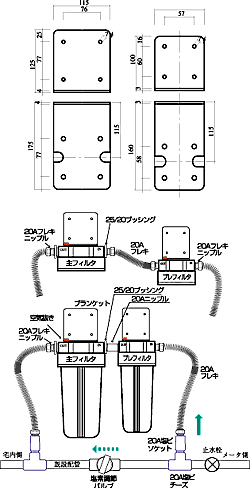

設置例及び設置方法
本製品を使用した標準設置例を説明することで取付の要点と方法を説明します。各自のプランを想定してご理解下さい。 標準設置例は戸建て水道配管でメータ後止水栓でより宅内に地中配管される例でむっかて右から左の方向に配管される場合の例です。 工程１ 2本のハウジングの上部（フタ）を25ニップルつないで下さい。※ハウジングにはIN／OUTの口があり2本のハウジングのINとOUTをつなぎます。またニップルとの接続はテフロンシール等を適切に巻き充分な圧力で締付け下さい。水漏がないように施工のこと。 工程２ ブラケットとハウジング上部（フタ）をネジ(8×30mm)で9分締めで取付けて下さい｡ ※ブラケット上面がフタの上面になるように仮留で金具の位置は左右注意下さい。ブラケットの取付で左右が決定されます。 工程３ ハウジング上部の残りのINとOUTに25-20ブッシング+ニップル+HI20Aメタル入り水栓エルボ順につないで下さい。 ※接続はテフロンシール等を適切に巻き充分な圧力で締付け下さい。水漏がないように施工のこと。またエルボの方向を真下垂直に同じ方向線上に揃える。 工程４ エルボより下配管はHI20Aパイプ(30〜40cm)+PVバルブ+HI20Aパイプで接着しないで仮留する。 ※左右の長さが等しくなるように整えてください。 工程５ 工程４の状態での左右の巾にあわせて20Aチーズ+HI20Aパイプ+ＰＶバルブ+HI20Aパイプ+20Aチーズが左右対照になるように接着剤でしっかり接続する。 ※左右チーズが同一面になるように注意する。また、バルブの方向は全面か上面を向けて接続する。 ※バルブは接続が左右の締付けネジで取外し出来るので接着後のチーズの方向調整も可能です。 工程６ 工程４と工程５をHI20Aパイプ（短菅）で接着する。 ※ねじれや垂直を確認しながら同一面になるように注意する 工程７ 既設の水道配管を止水栓で止水し、宅内側の配管を工程６の左右のサイズに合わせて切断しエルボで上方に立ち上げる。 ※メンテナンスが可能で壁面の強度が取れる場所になるように設定下さい。 工程８ 工程６までの分をHI20Aパイプで接続し、ブラケット金具の位置決めし壁面にあわせてストレートアンカや木ネジで確実に本体を固定下さい。また本体とブラケットネジもしっかりと締直して下さい。※パイプの長さで本体の高さを調整しますが地上よりフタ上面までの高さを70〜120cmで設置下さい。 工程９ 給水側バルブと排水側バルブを閉じ、塩素調節保守用バルブを開き、メータ側の止水栓を開栓します。宅内で流水出来る水栓を開き工事の泥水を吐出します。宅内の水栓を閉じ工事分の接続の水漏が無いのを確認し、埋め戻しを行って下さい。 工程１０ フィルターの取付に従い取付作業下さい。 |
|
|
|
|
|
|
|
